Yol, Tünel ve Kavşak Ölçmeleri

Ulaşım altyapısının projeye uygun ve kontrollü biçimde ilerlemesi için güzergâh, eksen, kot ve geometrik unsurları hassas ölçüm verileriyle destekliyoruz. Etüt aşamasından aplikasyon ve yapım kontrollerine, imalat sonrası mevcut durum belgelemesine kadar projenin farklı aşamalarına yönelik bütüncül ölçüm çözümleri sunuyoruz.
GENEL BAKIŞ

Karmaşık Altyapı Projeleri İçin Güvenilir Geometrik Kontrol

Yol, tünel ve kavşak projeleri; yatay ve düşey güzergâhın, bağlantı noktalarının, kazı-dolgu alanlarının ve yapısal bileşenlerin birbiriyle uyumlu şekilde uygulanmasını gerektirir. Ölçme çalışmaları, tasarım verilerinin araziye doğru aktarılması ve gerçekleşen imalatın proje ile karşılaştırılması açısından sürecin temel bileşenlerinden biridir.

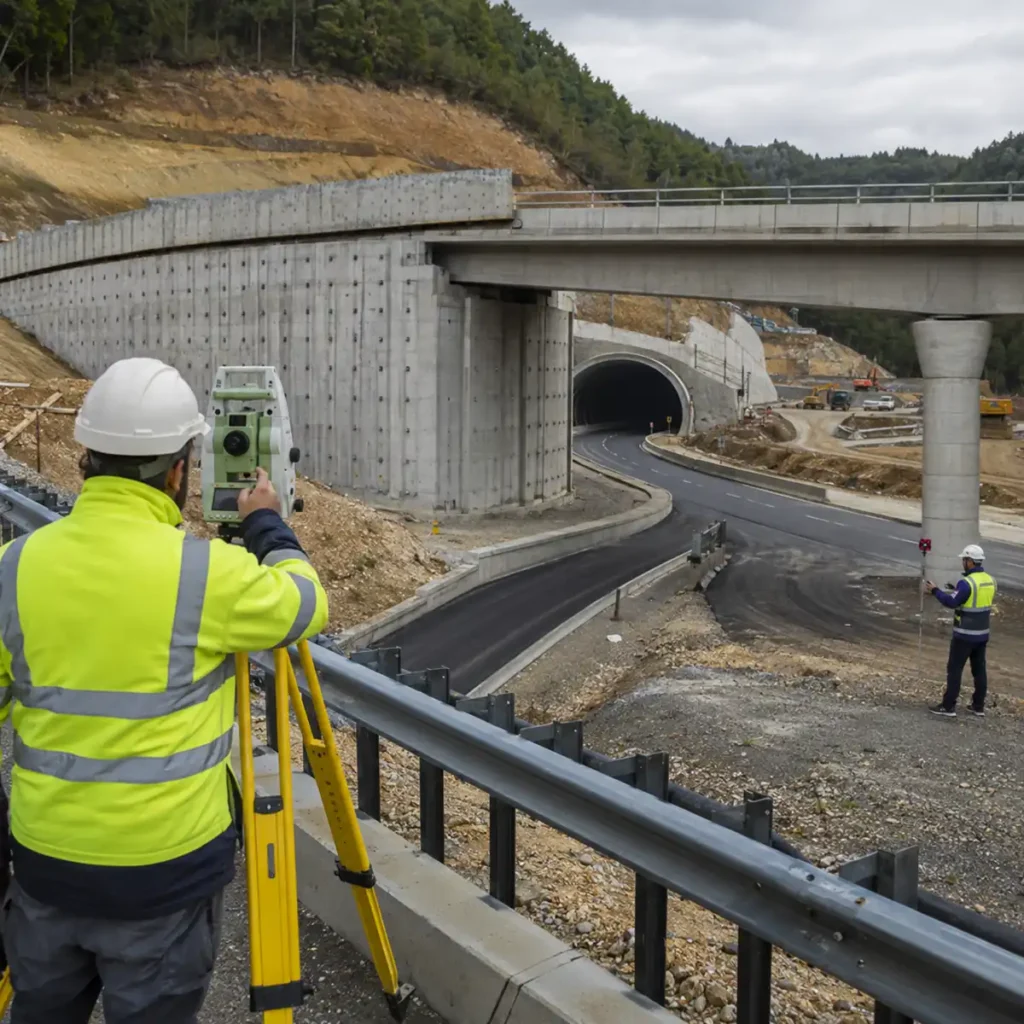

Yol, tünel ve kavşak yapılarında güzergâh ve geometrik kontrol ölçmeleri

Yol projelerinde mevcut arazinin modellenmesi, güzergâh ekseninin oluşturulması, boykesit ve enkesitlerin çıkarılması, aplikasyon noktalarının belirlenmesi ve toprak işleri kontrolleri gerçekleştirilebilir. Böylece platform, şev, drenaj, bordür ve kaplama gibi farklı imalatlar ortak bir geometrik altyapı üzerinden takip edilebilir.

Tünel projelerinde yüzeyde kurulan kontrol ağı ile yer altındaki çalışma alanı arasında güvenilir bir koordinat ve kot bağlantısı oluşturulması önem taşır. Portal, kazı doğrultusu, tünel ekseni, kesit geometrisi, kaplama ve diğer yapısal unsurlar proje gereksinimlerine göre ölçülerek ilerleme kontrollü biçimde izlenebilir.

Hemzemin veya farklı seviyeli kavşaklarda ise ana yol, bağlantı kolları, rampalar, trafik adaları, alt ve üst geçit yaklaşımları ile drenaj ve üstyapı elemanlarının birbiriyle uyumu değerlendirilir. Elde edilen veriler; uygulama ekipleri, proje müellifleri, kontrol birimleri ve diğer teknik disiplinler arasında ortak bir çalışma zemini oluşturur.

KULLANIM ALANLARI

Yol, Tünel ve Kavşak Projelerinde Ölçüm Uygulamaları

Ulaşım altyapısına yönelik ölçme çalışmaları, projenin yalnızca yapım aşamasında değil; ön etüt, tasarım, aplikasyon, imalat kontrolü ve mevcut durum belgelemesi gibi farklı safhalarında kullanılabilir. Çalışmanın kapsamı, proje geometrisine, arazi koşullarına ve talep edilen teknik çıktılara göre belirlenir.

Güzergâh ve Koridor Ölçmeleri

Yeni yol güzergâhlarının veya mevcut ulaşım koridorlarının topoğrafik yapısı ölçülür. Güzergâh boyunca arazi detayları, kırık noktalar, doğal ve yapay unsurlar ile projeyi etkileyebilecek çevresel bileşenler kayıt altına alınabilir.
Tünel yaklaşımında kontrol noktaları ve total station kullanılarak yürütülen ölçüm süreci

Yol Ekseni ve Kot Aplikasyonları

Projedeki yatay ve düşey güzergâh bilgileri sahaya aktarılır. Yol ekseni, kilometre noktaları, platform sınırları, kırmızı kotlar, şev başlangıçları ve gerekli diğer uygulama noktaları belirlenebilir.

Boykesit, Enkesit ve Toprak İşleri Kontrolleri

Güzergâh boyunca boykesit ve belirlenen aralıklarda enkesit verileri oluşturulur. Kazı ve dolgu yüzeyleri, tabaka seviyeleri ve gerçekleşen arazi geometrisi ölçülerek hacim hesabı ve ilerleme değerlendirmeleri için veri sağlanabilir.

Tünel Portalı ve Yer Altı Kontrol Ağı

Tünel giriş ve çıkış portallarının konumu ile yüzey kontrol noktaları belirlenir. Koordinat ve kot sistemi yer altındaki çalışma alanına taşınarak tünel içinde sürdürülebilir bir ölçüm altyapısı oluşturulur.

Tünel Ekseni, Kazı ve Kesit Kontrolleri

Kazı doğrultusu, tünel ekseni, taban ve kemer geometrisi ile kaplama yüzeyleri proje kesitleriyle karşılaştırılabilir. Gerekli durumlarda kazı fazlası, kesit daralması, konverjans veya belirli noktalardaki geometrik değişimler takip edilebilir.

Kavşak ve Bağlantı Yolu Ölçmeleri

Hemzemin kavşaklar, dönel kavşaklar, farklı seviyeli kavşaklar, rampalar ve bağlantı yollarına ait eksen, kurp, kot ve birleşim noktaları sahada belirlenebilir. Trafik adaları, bordürler, drenaj hatları ve yaklaşım kollarının geometrik uyumu kontrol edilebilir.
ÇALIŞMA SÜRECİ

Sahadan Teknik Teslime Uzanan Ölçüm Süreci

Yol, tünel ve kavşak ölçmeleri; proje dokümanlarının incelenmesiyle başlayan, sahadaki kontrol ve uygulamalarla devam eden, verilerin değerlendirilmesi ve teslimiyle tamamlanan planlı bir süreçtir. Her aşamanın kapsamı, projenin yapım programına ve ihtiyaç duyulan doğruluk düzeyine göre düzenlenir.

İhtiyProje ve Doküman İncelemesicın ve Proje Kapsamının Belirlenmesi

Uygulama projeleri, güzergâh bilgileri, kesitler, koordinat sistemi, referans noktaları ve talep edilen çıktılar incelenir. Ölçüm kapsamı ile saha çalışmasının öncelikleri belirlenir.

Saha Keşfi ve Kontrol Altyapısının Oluşturulması

Çalışma alanındaki görüş koşulları, trafik durumu, portal ve tünel şartları ile mevcut kontrol noktaları değerlendirilir. Gerekli yatay ve düşey kontrol altyapısı oluşturulur veya mevcut noktaların kullanılabilirliği kontrol edilir.

Detay Ölçümü ve Aplikasyon

Projeye göre mevcut durum ölçmeleri gerçekleştirilir; eksen, kot, kesit, platform, kurp ve yapı noktaları sahaya aktarılır. Kullanılacak yöntemler çalışma ortamına ve ihtiyaç duyulan veri yoğunluğuna göre seçilir.

Aşamalı İmalat Kontrolleri

Kazı, dolgu, altyapı, tünel ilerlemesi, kaplama veya kavşak imalatları belirlenen aşamalarda ölçülür. Gerçekleşen durum proje verileriyle karşılaştırılarak teknik değerlendirmeye esas bilgiler hazırlanır.

Veri İşleme ve Kalite Kontrolü

Saha verileri düzenlenir, hesaplamalar gerçekleştirilir ve gerekli kontrol ölçümleri değerlendirilir. Koordinat, kot, kesit ve yüzey bilgilerinin kendi içindeki tutarlılığı kontrol edilir.

Raporlama ve Teknik Teslim

Proje kapsamına göre planlar, kesitler, koordinat listeleri, hacim verileri, karşılaştırmalar veya mevcut durum dokümanları hazırlanır. Teslim içeriği ve dosya formatları proje ekibinin ihtiyaçlarına göre belirlenir.
OLASI SONUÇLAR

Ölçüm Sürecinden Elde Edilebilecek Sonuçlar

Her ulaşım projesinin ihtiyaçları ve teslim beklentileri farklıdır. Ölçüm kapsamına bağlı olarak saha uygulamasını, proje kontrolünü ve teknik dokümantasyonu destekleyen aşağıdaki çıktılardan biri veya birkaçı hazırlanabilir.

Kontrol Noktaları ve Koordinat Verileri

Projede kullanılacak yatay ve düşey kontrol noktalarına ait koordinat, kot ve nokta tanımları oluşturulabilir. Bu veriler sonraki ölçümlerin aynı referans sistemi üzerinden yürütülmesine temel sağlar.

Sayısal Arazi Modeli ve Kesitler

Mevcut veya gerçekleşen arazi yüzeyine ait sayısal model ile güzergâh boyunca boykesit ve enkesitler hazırlanabilir. Bu çıktılar tasarım, uygulama ve karşılaştırma çalışmalarında kullanılabilir.

Aplikasyon Verileri ve Saha Kayıtları

Sahaya aktarılan eksen, kot, kurp, platform veya yapı noktalarına ilişkin ölçüm kayıtları düzenlenebilir. Uygulama aşamalarının izlenebilirliği için gerekli nokta listeleri ve kontrol bilgileri sunulabilir.

Kazı, Dolgu ve Hacim Verileri

Farklı tarihlerde veya imalat aşamalarında ölçülen yüzeyler karşılaştırılarak kazı-dolgu miktarlarının değerlendirilmesine yönelik hacim verileri üretilebilir.

Tünel Kesit ve Geometrik Karşılaştırmaları

Ölçülen tünel kesitleri tasarım kesitleriyle karşılaştırılarak geometrik farklılıklar belirlenebilir. Proje kapsamına göre kesit profilleri, sapma gösterimleri veya seçili ölçüm noktalarına ilişkin takip verileri hazırlanabilir.

Mevcut Durum ve Uygunluk Dokümanları

Tamamlanan imalatın konum ve geometrisi ölçülerek mevcut durum planları hazırlanabilir. Ölçülen değerler, belirlenen proje referansları ve toleransları çerçevesinde karşılaştırmalı olarak raporlanabilir.
PROJE AVANTAJLARI

Ölçülebilir Verilerle Daha Güvenli Kararlar

Düzenli ve proje hedeflerine uygun şekilde planlanan ölçme çalışmaları, yalnızca sahadaki noktaların belirlenmesini sağlamaz. Aynı zamanda uygulama ekiplerinin ortak verilere dayanarak ilerlemesine, geometrik farklılıkların zamanında değerlendirilmesine ve proje sürecinin daha izlenebilir hale gelmesine katkıda bulunur.

Ortak ve Tutarlı Referans Sistemi

Yol, tünel ve kavşak içerisindeki farklı çalışma alanlarının aynı koordinat ve kot sistemiyle ilişkilendirilmesine yardımcı olur.

Sapmaların Erken Belirlenmesi

Gerçekleşen imalatın proje verileriyle belirli aşamalarda karşılaştırılması, önemli geometrik farklılıkların sonraki imalatları etkilemeden önce fark edilmesini destekler.

Kontrollü İmalat İlerlemesi

Eksen, kot, kesit ve yüzey kontrolleri; kazıdan altyapıya, üstyapıdan nihai imalata kadar birbirini takip eden işlerin planlı biçimde yürütülmesine katkı sağlar.

Disiplinler Arası Koordinasyon

Harita, inşaat, geoteknik, altyapı ve ulaşım disiplinlerinin aynı güncel ölçüm verileri üzerinden çalışmasını kolaylaştırır.

İzlenebilir Teknik Dokümantasyon

Saha ölçümlerinin, kontrol noktalarının ve karşılaştırma sonuçlarının kayıt altına alınması; proje geçmişinin daha anlaşılır ve denetlenebilir olmasına yardımcı olur.
SIKÇA SORULAN SORULAR

Proje Başlamadan Önce Bilinmesi Gerekenler

Ölçme çalışmalarına projenin hangi aşamasında başlanmalıdır?
Ölçme çalışmaları ön etüt ve mevcut durum tespitiyle başlayabilir; aplikasyon, yapım kontrolü ve imalat sonrası belgeleme aşamalarında devam edebilir. Ölçüm altyapısının erken oluşturulması, farklı uygulama ekiplerinin aynı referans sistemi üzerinden ilerlemesini kolaylaştırır.
Bazı ölçüm yöntemleri her iki çalışma alanında da kullanılabilse de tüneller farklı koşullara sahiptir. Yer altında uydu sinyallerinin kullanılamaması, sınırlı görüş mesafesi ve kontrol ağının portal üzerinden taşınması nedeniyle ölçüm planı çalışma ortamına özel hazırlanır.
Gerekli saha izinleri, trafik güvenliği önlemleri ve çalışma planı oluşturulduğunda aktif ulaşım alanlarında ölçüm yapılabilir. Uygulama saati ve yöntem, trafik yoğunluğu ile şantiye koşulları dikkate alınarak belirlenir.
Gerçekleşen imalat ölçülerek tasarım geometrisiyle karşılaştırılır. Belirlenen farklılıklar koordinat, kot, kesit veya yüzey bazında gösterilebilir. Farklılığın kabul edilmesi veya düzeltilmesiyle ilgili karar, proje toleransları ve yetkili teknik birimlerin değerlendirmesine bağlıdır.
Uygun aralıklarla ve gerekli detay seviyesinde ölçülen başlangıç ve uygulama yüzeyleri karşılaştırılarak hacim verileri üretilebilir. Hesabın yöntemi, ölçüm sıklığı ve kullanılacak referans yüzeyler proje başlangıcında belirlenmelidir.
Teslim kapsamı projeye göre değişebilir. Koordinat ve kot listeleri, aplikasyon kayıtları, boykesit ve enkesitler, yüzey modelleri, hacim verileri, tünel kesit karşılaştırmaları, mevcut durum çizimleri ve teknik raporlar hazırlanabilecek çıktılar arasındadır.
TEKİF VE ÖN DEĞERLENDİRME

Yol, Tünel veya Kavşak Projeniz İçin Ölçüm Desteği Alın

Projenizin mevcut aşamasını, çalışma alanını ve ihtiyaç duyduğunuz teknik çıktıları bizimle paylaşın. Ölçüm kapsamını proje koşullarınıza göre değerlendirelim ve uygulama sürecine uygun bir çalışma planı oluşturalım.
