3B Lazer Tarama ve Cephe Ölçmeleri
Mevcut Yapıyı Ölçülebilir Bir Veri Ortamına Taşıyın
Mevcut bir yapının yeniden tasarlanması, restore edilmesi, güçlendirilmesi veya uygulama sürecinin kontrol edilmesi için öncelikle güncel geometrisinin doğru biçimde anlaşılması gerekir. Geleneksel ölçüm yöntemleri belirli noktalar ve doğrultular üzerinden bilgi sağlarken 3B lazer tarama, görülebilen yüzeyleri yoğun bir mekânsal veri kümesi hâlinde kayıt altına alır.

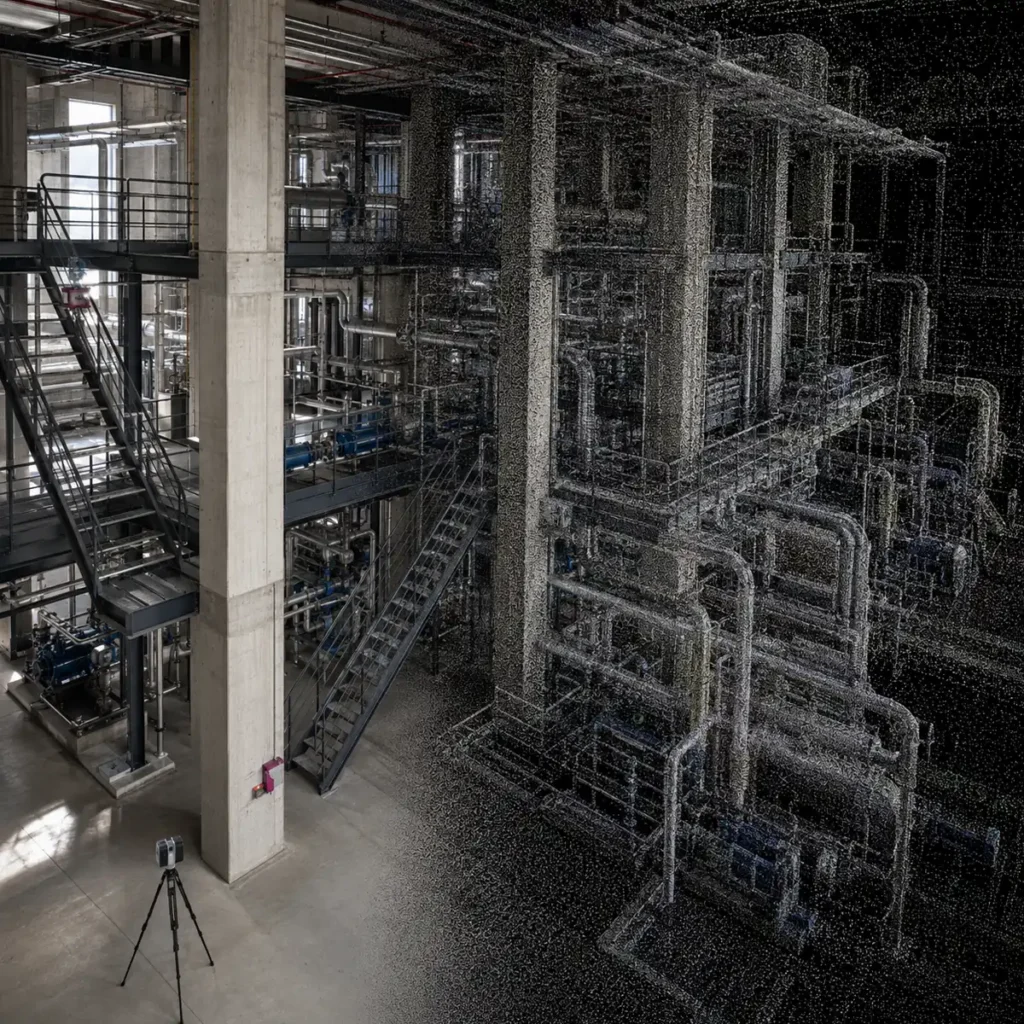

Tarama sonucunda elde edilen üç boyutlu ölçüm noktalarının bütünü, nokta bulutu olarak adlandırılır. Bu veri; cephe elemanlarının konumunu, yüzeylerin geometrisini, kot ilişkilerini ve yapının mekânsal düzenini dijital ortamda incelemeye olanak verir. Farklı tarama konumlarından toplanan veriler birleştirilerek ölçüm alanının bütüncül bir temsili oluşturulur. Nokta bulutu doğrudan incelenebilen bir ölçüm kaynağı olmasının yanında; cephe görünüşleri, planlar, kesitler, yüzey modelleri veya proje amacına uygun 3B modeller için de temel oluşturabilir. Böylece aynı saha verisi, farklı disiplinlerin ve proje aşamalarının ihtiyaçlarına göre değerlendirilebilir. Her çalışma; yapının büyüklüğü, cephelerin erişilebilirliği, geometrik karmaşıklık, talep edilen çıktı türü ve verinin kullanılacağı proje aşaması dikkate alınarak planlanır. Bu nedenle ölçüm yoğunluğu, tarama konumları, referans sistemi ve veri işleme kapsamı çalışmanın amacına göre belirlenir.
Farklı Proje Aşamaları İçin Güncel Mekânsal Veri
3B lazer tarama ve cephe ölçmeleri; mevcut durumun belgelenmesinden yenileme ve restorasyon çalışmalarına, uygulama kontrolünden mimari ve mühendislik projelerine kadar farklı ihtiyaçlar için kullanılabilir. Çalışmanın kapsamı, yapının özellikleri ve üretilecek verinin projede nasıl değerlendirileceği dikkate alınarak belirlenir.
Mevcut Durum ve Rölöve Çalışmaları
Cephe Yenileme ve Kaplama Projeleri
Cephe kaplaması, doğrama, güneş kırıcı, panel veya benzeri elemanların planlandığı projelerde mevcut yüzeylerin geometrisinin anlaşılmasına yardımcı olur. Tasarım ve üretim kararları, sahadaki gerçek koşullar dikkate alınarak geliştirilebilir.
Restorasyon ve Koruma Çalışmaları
Tarihî veya korunması gereken yapılarda cephe biçiminin, bezemelerin, açıklıkların ve görülebilen yüzey detaylarının sayısal olarak belgelenmesine imkân verir. Üretilen veriler, mevcut durum analizleri ve restorasyon projeleri için kaynak oluşturabilir.
Tadilat ve Yeniden İşlevlendirme Projeleri
Güncel veya eksiksiz çizimleri bulunmayan yapılarda, tasarıma başlamadan önce mevcut mekânsal durumun belirlenmesini destekler. Böylece yeni proje kararları, yalnızca eski çizimlere değil sahada ölçülen güncel verilere dayandırılabilir.
Uygulama Sonrası Durum Tespiti
İnşaat veya montaj çalışmalarından sonra gerçekleşen geometrinin belgelenmesi amacıyla kullanılabilir. Mevcut uygulama, uygun bir referans proje veya model bulunması hâlinde tasarlanan durumla karşılaştırılabilir.
Mimari ve Mühendislik Projeleri
Mimarlar, mühendisler, cephe danışmanları ve uygulama ekipleri için ortak bir mekânsal veri kaynağı sağlar. Plan, kesit, görünüş veya 3B model üretiminde kullanılabilecek tutarlı bir başlangıç zemini oluşturur.
Karmaşık Yapılar ve Düzensiz Yüzeyler
Kemerler, eğrisel cepheler, çıkmalar, düzensiz yüzeyler ve çok sayıda mimari detay içeren yapılarda geometrinin daha kapsamlı biçimde kayıt altına alınmasını sağlar. Tekil ölçülerle tanımlanması güç olan yüzey ilişkileri üç boyutlu olarak incelenebilir.
İhtiyaçtan Teslime Planlı Veri Üretimi
Her proje, ölçülecek alanların ve beklenen çıktıların belirlenmesiyle başlar. Saha planlaması, tarama, verilerin birleştirilmesi, kontrolü ve teslimi birbiriyle bağlantılı adımlar hâlinde yürütülerek kullanım amacına uygun, düzenli ve değerlendirilebilir bir veri seti hazırlanır.
Projenin Kullanım Amacına Göre Yapılandırılmış Çıktılar
Teslim edilecek içerikler her proje için aynı olmak zorunda değildir. Aşağıdaki çıktılardan biri veya birkaçı, ihtiyaç duyulan detay ve kullanım alanına göre proje kapsamına dâhil edilebilir.
Birleştirilmiş Nokta Bulutu
Farklı tarama konumlarından elde edilen ölçümlerin ortak bir veri yapısında birleştirildiği üç boyutlu çalışma altlığıdır.

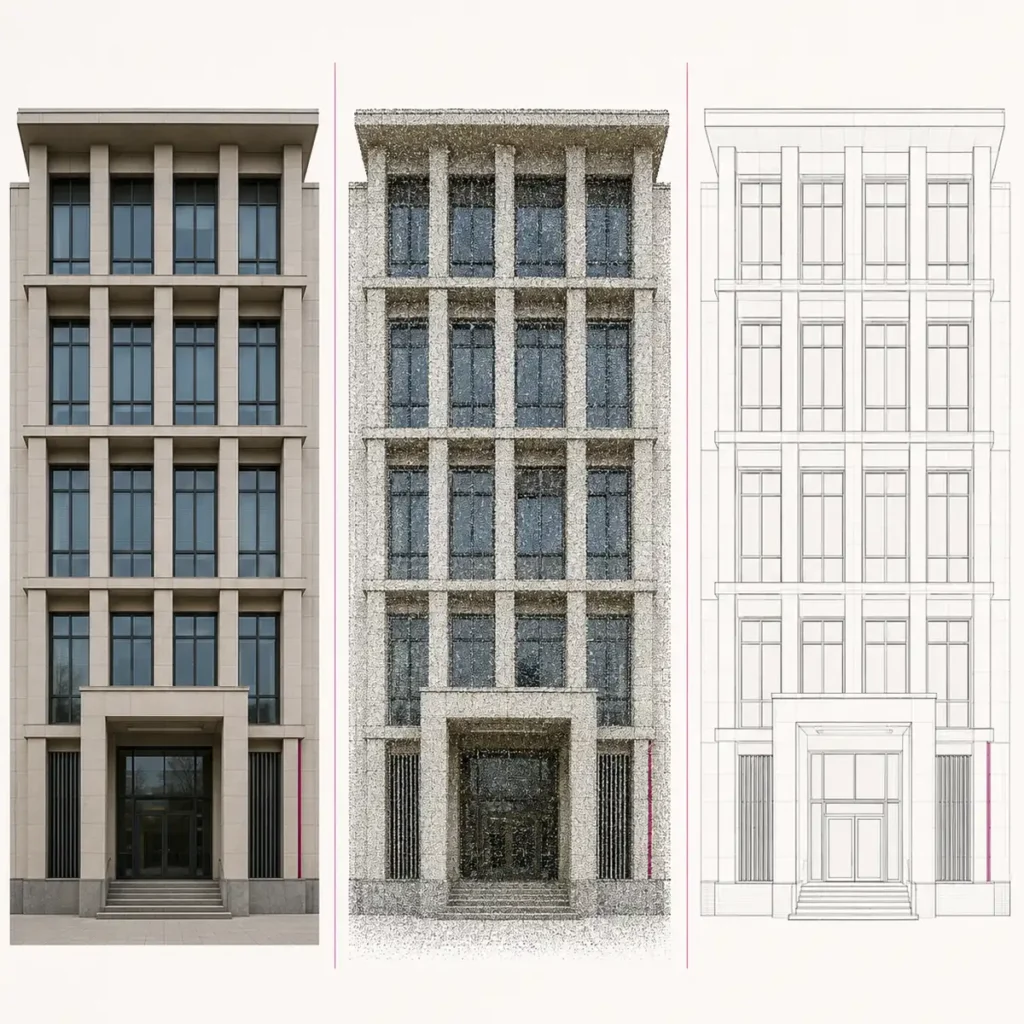

Ölçekli Cephe Görünüşleri
Cephe yüzeylerinin, açıklıkların ve görülebilen mimari elemanların ölçülebilir iki boyutlu gösterimleri hazırlanabilir.
Plan ve Kesitler
Nokta bulutu üzerinden belirlenen seviyelerden yatay veya düşey kesitler alınarak mevcut durumu gösteren çizimler üretilebilir.
Üç Boyutlu Yüzey veya Mesh
Ölçüm noktalarının yüzey ilişkilerini temsil eden üç boyutlu geometriler, proje ihtiyacına uygun kapsamda oluşturulabilir.
Projeye Uygun 3B Model
Nokta bulutu temel alınarak belirlenen detay seviyesinde sadeleştirilmiş veya yapılandırılmış üç boyutlu modeller hazırlanabilir. Modelleme kapsamı, tarama hizmetinden ayrı olarak tanımlanır.
Ölçüm ve Karşılaştırma Verileri
Uygun proje veya referans verisi mevcut olduğunda belirli yüzeyler, doğrultular, kotlar veya geometrik ilişkiler karşılaştırmalı olarak değerlendirilebilir.
Mevcut Durumu Daha Bütüncül Değerlendirin
3B lazer tarama, yapının görülebilen geometrisini yoğun ve ölçülebilir bir veri kümesi olarak kayıt altına alır. Bu yaklaşım, mevcut durumun farklı proje disiplinleri tarafından ortak bir sayısal altlık üzerinden değerlendirilmesini ve elde edilen veriden çeşitli çalışma içeriklerinin üretilmesini destekler.
Yoğun Mekânsal Kayıt
Görülebilen yüzeyler üzerinde çok sayıda ölçüm noktası elde edilerek yapının yalnızca seçilmiş ölçülerle değil, daha kapsamlı bir veri kümesi üzerinden incelenmesi sağlanır.
Karmaşık Geometrilerin Belgelenmesi
Eğrisel, düzensiz veya çok sayıda detay içeren yüzeylerin üç boyutlu biçimde kayıt altına alınmasına yardımcı olur.
Tek Veriden Farklı Çıktılar
Aynı nokta bulutu; görünüş, plan, kesit, yüzey veya 3B model gibi farklı proje çıktılarının hazırlanmasında kullanılabilir.
Proje Disiplinleri Arasında Ortak Altlık
Mimari, mühendislik, restorasyon ve uygulama ekipleri mevcut durumu aynı mekânsal veri üzerinden değerlendirebilir.
Proje Başlamadan Önce Bilinmesi Gerekenler
Nokta bulutu nedir?
Nokta bulutu, taranan yüzeyleri üç boyutlu koordinatlara sahip çok sayıda ölçüm noktasıyla temsil eden sayısal veri kümesidir. Yapının geometrisi bu noktalar üzerinden görüntülenebilir, ölçülebilir ve farklı proje çıktıları için kullanılabilir.
Lazer tarama sonucunda doğrudan mimari çizim veya 3B model elde edilir mi?
Taramanın temel sonucu nokta bulutudur. Plan, kesit, cephe çizimi, yüzey modeli veya yapılandırılmış 3B model hazırlanması ek veri işleme ve modelleme gerektirir. Bu içerikler proje kapsamında ayrıca tanımlanır.
Yalnızca binanın cepheleri ölçülebilir mi?
Evet. Çalışma yalnızca belirli cephelere, bir yapı bölümüne veya proje için gerekli görülen yüzeylere yönelik planlanabilir. Ölçüm alanı ve teslim kapsamı işe başlamadan önce belirlenir.
Ulaşılamayan veya görünmeyen alanlar taranabilir mi?
Bir yüzeyin ölçülebilmesi için uygun bir konumdan görülebilmesi gerekir. Çatı, arka cephe, dar boşluk veya engellenmiş alanlar için farklı tarama konumları ya da tamamlayıcı ölçüm yöntemleri gerekebilir. Kapalı yüzeylerin arkasındaki yapı bileşenleri lazer tarama ile doğrudan görülemez.
Çalışmanın doğruluk ve detay seviyesi nasıl belirlenir?
Gerekli seviye; yapının özellikleri, çalışma mesafeleri, beklenen teslim içeriği ve verinin kullanılacağı proje aşamasına göre belirlenir. Bu nedenle doğruluk, nokta yoğunluğu ve model detay seviyesi için proje incelenmeden sabit bir değer verilmez.
